Домашние антенны Дэйва, страница 3.
У меня нет
антенн для
продажи. |
|
Рамочная антенна моего отца
Эта антенна, которую мой отец собрал в 1958 году. Несмотря на то, что мне тогда было всего 8 лет, я знал что это такое и для чего, а так же как это работает. Радиоприемник у него был Fairbanks Morse, который он купил в 1936 году, когда был подростком. Сама антенна имеет размеры стороны 84см и количество витков 8, подключенных к настроечному конденсатору емкостью до 365 пф. Как я уже сказал, в схеме антенны присутствует настроечный конденсатор, к которому подключается дополнительный слюдяной конденсатор, для уменьшения нижней границы перестройки по диапазону. Катушка связи, состоящая из одного витка подключается к антенному входу и ко входу заземления приемника. Конструкция окрашена в красный цвет. Я никогда не знал почему выбран именно красный цвет. Мне показалось, что у нас в доме основной цвет интерьера был красный, а может просто, антенна осталась не завершенная. Антенна до сих пор находится в прекрасном состоянии и является моей собственностью. Я всегда был очарован этой антенной и наслаждался настройкой приемника и антенны. Пока я был ребенком, я никогда их не строил, но всегда испытывал сильный к этому интерес. Усовершенствование 2004 года

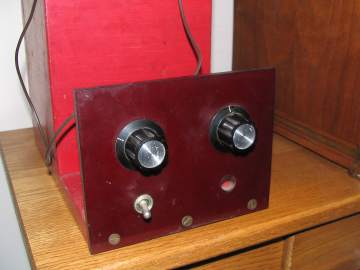

Оригинал
приемника 1958
года.

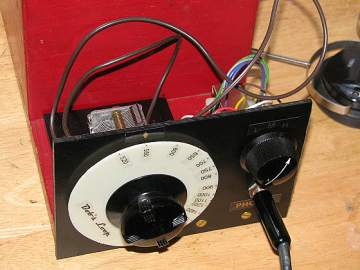

Переименование в "Bob's Loop"

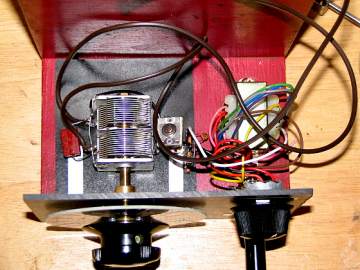

Вид
приемника
сверху.

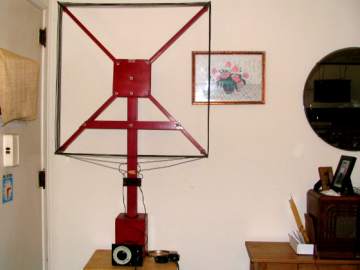

Новая антенна. Я не был уверен в себе в тот момент, когда собирался вносить изменения. После того, что отец сконструировал, мне было не легко принять решения на модификацию. Но у меня были кое-какие мысли и идеи. Я хотел использовать эту антенну не только отдельно, но и как детекторный приемник целиком. Без проблем. Я убрал оттуда старую лицевую панель, установил новую и приклеил на нее шильдики. Затем я смастерил новый детекторный приемник и вмонтировал согласующий звуковой трансформатор Bogen. Единственные видимые изменения, которые я сделал – это два отверстия для крепления трансформатора. Я использовал верньерный механизм, двухсекционный конденсатор емкостью до 365 пф фирмы Jackson Brothers. Шкалу откалибровал в килогерцах. Сейчас присутствует только один орган настройки. Нет дополнительного конденсатора, нет так же переключателя для расширенного диапазона. Я думаю, мой отец гордился бы мной. |
|

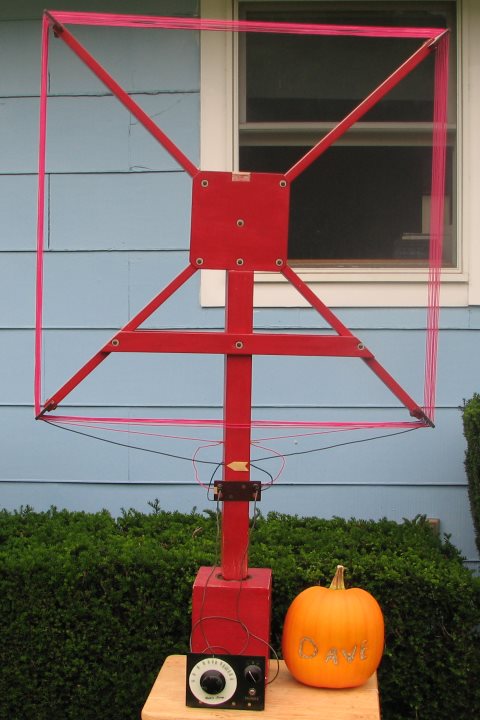

Усовершенствование - Сентябрь 2008
С 1958 года
антенна
отметила свое
50-летие.
Поскольку
эту антенну
я использую
как DX-антенну,
я решил
поменять
всю 50-летнюю
намотку
антенны.
Изоляция
проводов
немного испортилась
и стала
какой-то
липкой.
Немного литцендрата
660х46 было мной
приобретено
на рынке.
Несмотря на
его далеко
не высшее
Китайское
качество, у
этого провода
прекрасная
двойная
шелковая
изоляция.
Проблема в
использовании
литцендрата
всегда в том,
что есть
опасность
повредить изоляцию
или сам
провод во
время
намотки или
натяжки. Но
вот
изоляция
именно
этого провода
очень
жесткая и
крепкая.
Существенных
потерь я не
заметил в
громкости
приема.
Проверил
провод я
естественным
путем –
прослушиванием
принимаемых
станций,
примерно по памяти
я помню, как
работала
антенна со
старым
проводом. Я
даже
планирую
использовать
эту антенну
и в
дальнейшем
на
соревнованиях
по DX
приему. Новый
провод не
внес
никаких
заметных
изменений в
качество
приема, я
вдохнул
жизнь в конструкцию.
Теперь я
по-настоящему
наслаждаюсь
усовершенствованной
игрушкой своего
отца. Показатели
антенны,
измеренные
измерителем
добротности
HP: |
|
